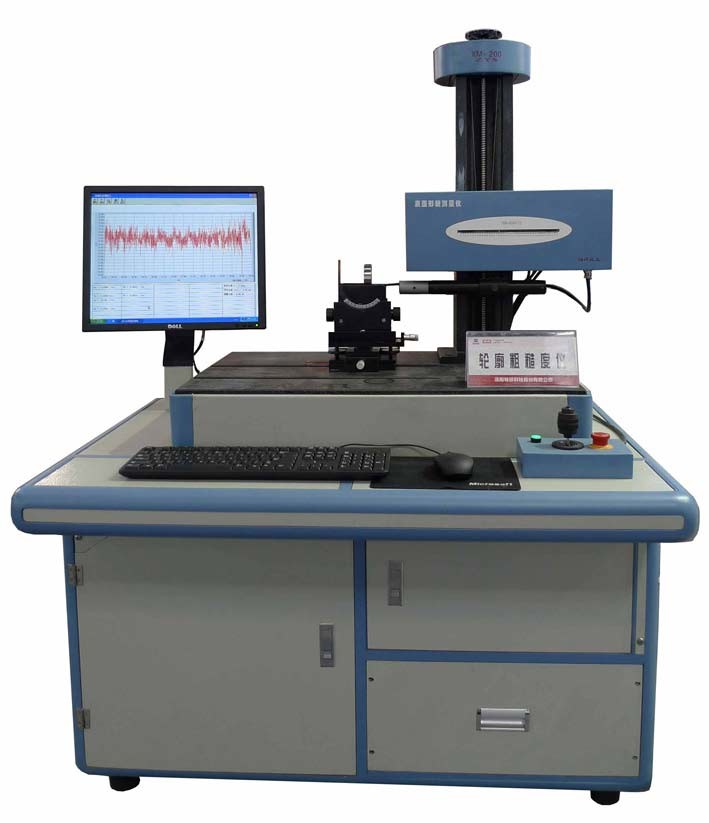

XM200 Oberflächenprofilmessgerät für die Masse eines Kugellagers

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Herkunftsort Henan, China
Markenname CAEC
Modellnummer XM200
Min Bestellmenge ein Satz
Preis USD1-200 for one set
Verpackung Informationen Standardpaket für den Export
Lieferzeit 1-7 Tage
Versorgungsmaterial-Fähigkeit 100 eingestellt pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Markieren

XM200 Oberflächenprofilmessgerät

,

Messgerät für das Profil der Lageroberfläche

,

Messgerät für die Masse eines Kugellagers
Hinterlass eine Nachricht
Produkt-Beschreibung

XM200 Oberflächenprofilmessgerät



Beschreibung des Messgeräts XM200:

Messparameter des Messgeräts für Oberflächenprofile: Kontur, Wellenform und Rauheit sowie andere mikroskopische topographische Parameter gemäß GB3505; Konturradius, doppelter Rill,Schal, Konvexität, Sperrhöhe, kugelförmige Basis und andere Abmessungsparameter.
Messobjekte des Oberflächenprofilers: Ringschleife, Rollenstange und kugelförmiger Untergrund, Stahlkugelradius und Rauheit.



¢Anwendung vonXM200 Oberflächenprofilmessgerät:Prüfung des Zustands der Ausrüstung und Wartung im Prüfraum der Schleifwerkstatt; Messung verschiedener Formen und Größen im Messraum.



¢Eigenschaften des Messgeräts für das Oberflächenprofil XM200:



1- Unabhängige Eigentumsrechte: Kerntechnologie für Sensoren, Führungsschienen, Mess- und Steuerungsschaltungen sowie Analyse-Software.
2Weite Palette:
X-Richtungsbewegungsbereich 200 mm, Auflösung 0,5 μm;
Z-Richtungsbewegungsbereich > 400 mm mit voller Positionierung.
3Hohe Präzision: Rauheit 2% + 4 μm; Konturradius 0,02% - 0,1%;
Geradeheit der Führungsschiene: 0,3 μm/50 mm
Roughness tip: 60°-Kegel mit einem Radius von 2 μm;
4. Vollständige Parameter: alle in GB3505 angegebenen Mikrostrukturparameter; verschiedene in der Lagerindustrie erforderliche Konturgrößenparameter.

5Automatische Auswahl: Stahlkugel, Rille, doppelte Rille, Rolle und andere Formen können nach Eingabe der Nenngröße und der Nennlänge automatisch ausgewählt werden.die die Messleistung und Konsistenz der mehrteiligen Messung verbessern kann.



¢Ehren derXM200 Oberflächenprofilmessgerät:

Im Dezember 2008 gewannen wir den zweiten Preis für die Mechanische Industrie Wissenschaft und Technologie Fortschritt Award und hatte drei nationale Erfindungspatente und Erscheinungsbild Patente.



“SpezifikationvonXM200 Oberflächenprofilmessgerät:

Artikel Beschreibung Artikel Beschreibung
X-Richtungsbewegung   Bewegung in Z-Richtung
Typ der Führungsschiene Hochpräzise Schieberegler Typ der Führungsschiene Hochpräzise Schieberegler
Bewegungslänge

Typ XM200: 200 mm

Typ XM100: 100 mm

 Bewegungslänge

Typ XM200: 400 mm

Typ XM100: 200 mm
Lineare Genauigkeit 0.5 μm/100 mm Messmodus Encoder für den Typ XM200
Messmodus Zählung der Gitter
Messung der Konturform   Komponenten
Sensortyp

Differential mit hoher Präzision

Induktivitätsart

Dreidimensionale Einstellung

Tabelle

 XOY, XOZ, Y-Richtungsanpassung; Kreuz-V-Rille auf dem oberen Pf-Arbeitstisch
Messbereich Bei der Prüfung der Leistung werden die folgenden Anforderungen erfüllt:
Entschließung 00,017 μm, 0,13 μm Drehtisch XOZ Schwingungswinkel ±35°
Relativer Fehler 0.005FS Hochpräzisions-Rohr (optional) Sphärische Messung oder Grobheitsmessung des zylindrischen Stäbels
Fehler bei der Messung des Radius 00,02 bis 0,1%
Grobheitsmessung

Bewegung in Y-Richtung

Plattform (optional)

 für die dreidimensionale Profilmessung
Messbereich Ra0,01 bis 10 μm Typ der Führungsschiene Rollführer/Linearmotor
Entschließung 1/65536 Bewegungslänge 100 mm
Grobheitsmessfehler 2% ± nm Lineare Genauigkeit 2 μm/100 mm
Messbare Parameter Die in GB3505 festgelegten speziellen Parameter für Lager wie Profil, Wellenform und Rauheit, Krümmungsradius, Rillenzentrum, Schleusenhöhe, Konvexität, logarithmische Kurve,Oberfläche der Kugelbasis, Rillenposition usw.
Hardware-Konfiguration LCD, Drucker, Rauheitsprobe, Standardkugel
Funktion der Softwareplattform Nach der Situation des zu prüfenden Werkstücks kann es automatisch auswählen, automatisch korrigieren und automatisch analysieren.automatisch das Werkstück berühren, den Sensor schützen, den Bereich manuell oder automatisch umwandeln, die erlangte Form und verschiedene Parameter direkt anzeigen und dann ausdrucken.Wir können die Analyse und Verarbeitung Software nach den Anforderungen des Benutzers erhöhen oder verringern.
Außendimension
Umbauten:

Messgerät für die Oberflächenprofile

Rundheitsmessgerät

Vibrationsprüfungen von Lager
