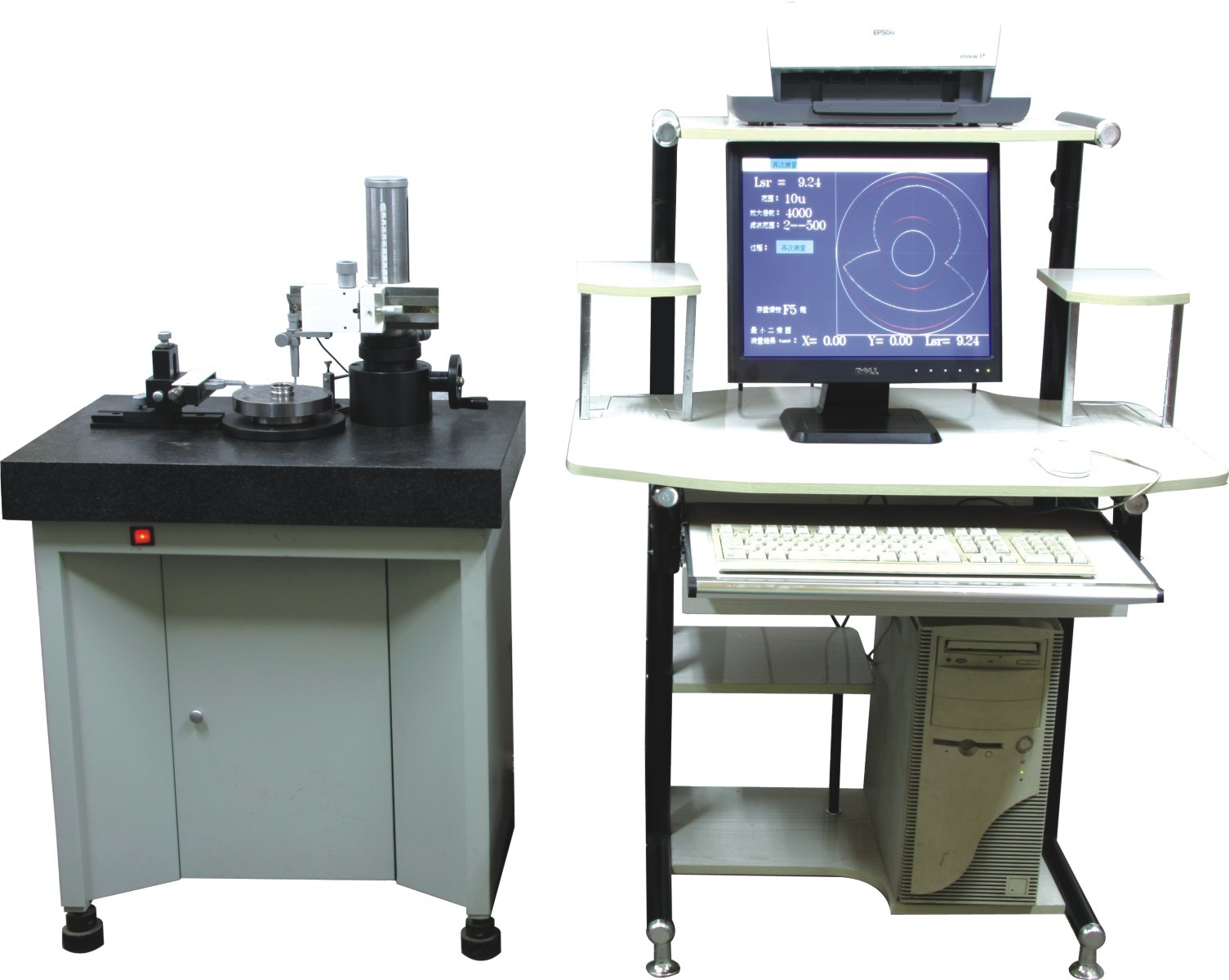

Y90 Rundheitsmessgerät für Kugellager

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Herkunftsort Henan, China
Markenname CAEC
Modellnummer Zubereitungen für die Verwendung in Kraftfahrzeugen
Min Bestellmenge ein Satz
Preis USD1-200 for one set
Verpackung Informationen Standardpaket für den Export
Lieferzeit 1-7 Tage
Versorgungsmaterial-Fähigkeit 100 eingestellt pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Markieren

Meßgerät für die Runde des Lagers

,

Y90 Lagermessgerät

,

Y9020G Messgerät zur Messung der Rundenheit des Lagers
Hinterlass eine Nachricht
Produkt-Beschreibung

Y90-Serie Hochgeschwindigkeits-Rundheitsmessgerät



“ProduktbeschreibungY90-Serie Hochgeschwindigkeits-Rundheitsmessgerät:

Die Rundheit ist ein wichtiger Indikator für die Qualität der Produktion.Der Wert der Rundheit der Lagerteile hat einen direkten Einfluss auf die Verarbeitungs- und Drehgenauigkeit, Lärm, Vibrationen, Lebenserwartung,Montagequalität des Lagers.
Messbereich: Innen- und Außendurchmesser 140, 200, 250, 300 mm.
Messobjekt: Lagerring, Stahlkugel, Walze.



¢Anwendung vonY90-Serie Hochgeschwindigkeits-Rundheitsmessgerät:

Es wird hauptsächlich im Prüfraum der Ringschleifwerkstatt für die Lagerbetriebe eingesetzt.,Der aktuelle Zustand der Ausrüstung kann anhand der Messwerte und des Spektrumswertes beurteilt und analysiert werden, und dann kann die Verarbeitungsanlage entsprechend angepasst werden.



¢Eigenschaften des Rundheitsmessgeräts der Baureihe Y90:

Hohe Effizienz:Drehzahl des Motors 60-115 r/min.

Der schnellste Messschlag kann 5-10s/Stück erreichen.

Hohe Präzision:Hochpräzisionsluftlager als Drehreferenz und elektrischer Sensor als Signalgewinnungselement.

Genauigkeit der Luftschwimmerspindel:00,025 μm

Gesamtmessgenauigkeit:00,05 bis 0,08 μm.

Der gemessene Oberflächenschutz:Sowohl die Sonde als auch der Zentrierungskontakt sind aus Nylonmaterial hergestellt, um die Messfläche zu schützen.Es beeinflusst nicht die Bestimmung der Spektralzusammensetzung und die Maschinenanpassung..

Hohe Stabilität:Das Gerät hält die Messgenauigkeit bei normaler Wartung langfristig aufrecht.



“SpezifikationvonY90-Serie Hochgeschwindigkeits-Rundheitsmessgerät:



Hochgeschwindigkeits-Rundheitsmessgerät Y9014G Zubereitungen für die Verwendung in Kraftfahrzeugen Y9025G Zubereitungen für die Verwendung in Kraftfahrzeugen
Messbereich (mm) Innerer Durchmesser > φ5 Innerer Durchmesser > φ10 Innerer Durchmesser > φ10 Innerer Durchmesser > φ10
Außendurchmesser < φ140 Außendurchmesser < φ200 Außendurchmesser < φ250 Außendurchmesser <φ300
Stahlkugelklemme: drei Messschnitte φ5-φ10, φ10-φ25, φ25-φ40
Drehzahl der Spindel 115 r/min (50 Hz) 60 r/min (50 Hz)
Messung der Effizienz 50 bis 120 Stück/Stunde 30 bis 60 Stück/Stunde
Genauigkeit der Spindel ± 0,02 μm
Systemgenauigkeit 00,08 μm
Entschließung 00,01 μm
Filter 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500
Vergrößerung 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Bewertungsmethode Mindestquadratkreis (LSC), Mindestzonenkreis (MZC), Mindestumfangkreis (MCC), Maximal eingeschriebener Kreis (MIC)
Sonstige Aufgaben Harmonische Analyse, Neigungsanalyse, grafische Anzeige, Druck, Datenspeicherung
Arbeitsdruck der Spindel 0.4-0.43MPa
Luftzufuhrdruck 0.45-0.6MPa
Umweltanforderungen Temperatur: 10-30°C Relative Luftfeuchtigkeit:<85%
Leistungsanforderungen 400 W; Wechselstrom (AC) 220V±10%; 50HZ
Ersatzteile Stahlkugelklemmen, hochpräzise Schleuderschleudern für Nadelwalzen, Keramikkugelklemmen
Außendimension Mechanische: 650*450*1100 Elektrische: 1000*560*1400
Standardkomponenten Sensoren (zwei Stück), Chuck-Tisch (zwei Stück), ovale Standardkomponenten (Kalibriervergrößerung), Standardglashalbkugel (Standardsystemgenauigkeit)
Messsoftware Windows XP-System, CVI-Entwicklungsplattform, Spezielle Messsoftware
